在晶芯半导体（黄石）有限公司（以下简称“晶芯半导体”）的无尘车间里，每立方英尺100纳米以下的颗粒被控制在352颗以内。常规手术室或实验台对应的100级洁净标准，换算到同一粒径，每立方英尺允许颗粒数约为2800颗。
“干净”在这里，不仅意味着看不见灰，更意味着连灰有多大、有多少颗都要管。一片表面布满划痕和附着物的12英寸晶圆，在晶芯半导体经过20余道工序，7天内就能恢复出厂标准，重新回到国内头部芯片厂产线。
“独一份”的环节卡位
27日，走进晶芯半导体生产车间，一批批装着12英寸晶圆的片盒排队上线，无尘服下的操作人员紧盯参数，物料小车来回穿梭。公司研发经理王志腾从产线巡查归来：“进入四季度，订单持续走高，产线排产压力很大。”
订单饱满，与这类晶圆独特的“定位”密不可分。王志腾指着正在加工的晶圆解释，晶圆可以看做是一张超级平整的圆形硅片“白纸”，芯片厂在上面制作电路，再切割、封装，就成了手机、汽车、家电里的芯片。“我们面前这些晶圆，是工艺测试片。”王志腾补充道，每生产10片成品芯片，大约要用15片测试片，用来调试参数、承受工艺损伤，代替正式硅片晶圆做试验。
过去，这些测试片只有一条出路：送到中国台湾或日本处理，海运往返需两个月，再花高价买回来。“周期长、成本高，供应链上总有一道口子攥在别人手里。”王志腾摇摇头说。
如今，晶芯半导体用20余道工序，就能让晶圆恢复出厂标准。更让王志腾骄傲的是，这家企业是国内首家实现量产的12英寸晶圆再生工厂，产品实现100%进口替代，服务覆盖国内80%以上已投产的12英寸晶圆厂。

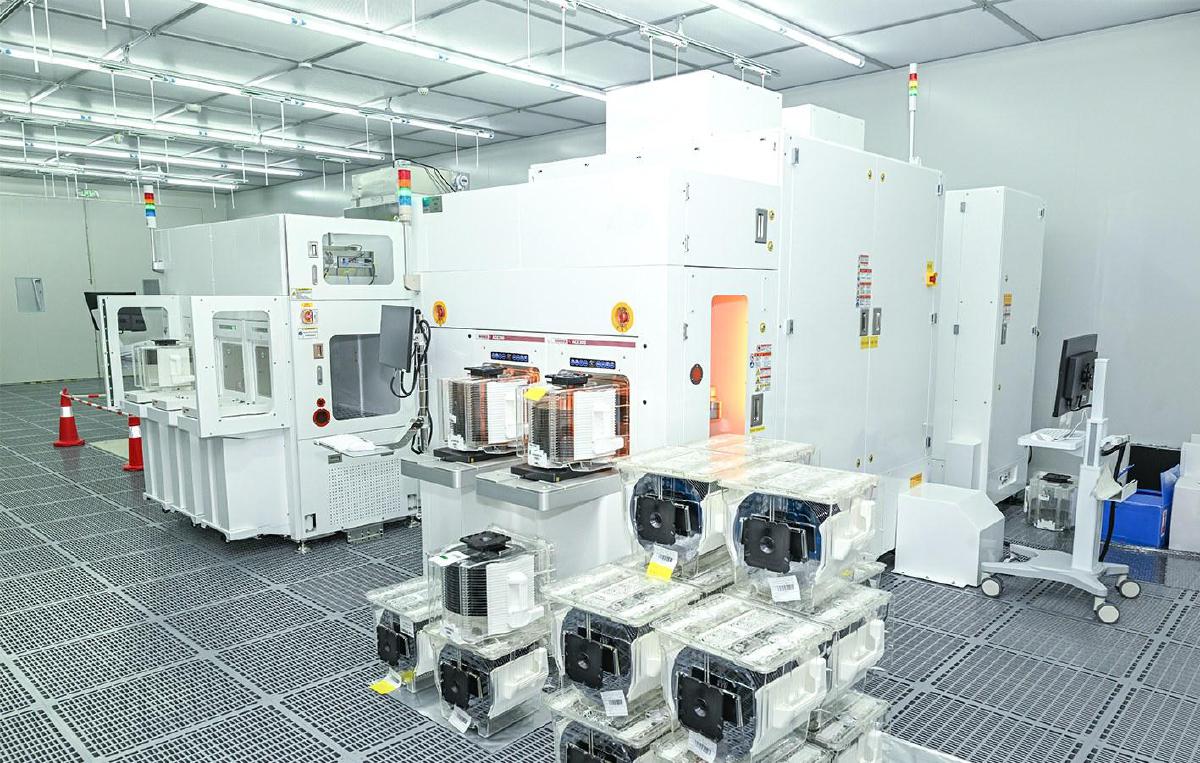

生产好的晶圆被整齐装入片盒
“晶圆也可以做控挡片，属于辅材，缺少它，芯片无法直接加工。”王志腾说。
这意味着，黄石在全国光电子信息产业的分工中，不只是一个“产能集聚地”，更在半导体循环利用细分赛道上，拥有定义标准、掌握节奏的节点能力。
“点石成金”的再生逻辑
一座城市的产业辨识度，往往来自“别人绕不开、你绕不过”的环节。一片晶圆在产线上恢复洁净，也让黄石对“资源”二字有了新的理解。
铜绿山古铜矿遗址的炉火、大冶铁矿的采坑、华新水泥的百年厂址，共同塑造了黄石“开采—加工—消耗”的生产逻辑。“点石成金”，曾是黄石最朴素的产业想象——从矿石里炼出金属，从资源里炼出价值。晶芯半导体做的事，给“点石成金”新增了一层含义：不炼矿石，而是把芯片厂“用完即弃”的测试片，恢复成可重新上产线的“资产”。
“我们不是简单把旧片洗一洗，而是把一片晶圆的使用价值重新恢复。”王志腾说。这就相当于把产业链末端的“废”变成前端的“料”，把“终点”变成了“起点”。
这种转变的深处，是产业气质的更换。
市经信局统计，黄石现有光电子信息产业250余家企业，2026年1至9月产值346.06亿元，同比增长41.8%，集聚全省三分之二PCB产能，稳居全国第三大PCB产业集聚区。
黄石过去引以为傲的是矿石的品位、冶炼的规模；今天，晶芯半导体的核心竞争力被王志腾概括为“表面颗粒控制、金属离子含量达到国际先进水平”。
从比拼“地下有什么”到比拼“手上有多精”，这条产线，正是黄石对“点石成金”含义的新诠释。
与武汉万亿集群的“无缝咬合”
这种“点石成金”的能力，不只留在黄石车间，它顺着产业链，接到了湖北产业集群的循环末端。晶芯半导体的客户名单，直指“光芯屏端网”万亿级光电子信息产业集群的核心地带。
放眼黄石，晶芯半导体与武汉万亿集群的“无缝咬合”不是孤例。市经信局负责人介绍，全市70%的规上光电子信息企业与武汉龙头企业形成配套，“研发在武汉、转化在黄石”的协同格局已经成形。
“武汉有芯片制造龙头，有前道研发能力；我们没有去重复建晶圆厂，而是在末端做保障，落子于晶圆用完后的环节。”王志腾介绍。这种协同不是简单的产能承接，而是在万亿产业链循环末端，占据一个不可替代的服务节点，把武汉龙头企业的“后顾之忧”变成自己的“用武之地”。
这个节点的分量，不在黄石到武汉于地理位置上有多近，而在将再生周期从两个月压到7天所释放出的产业链节奏红利。当一片晶圆在黄石完成“再生”并返回武汉机台，两座城市之间已不只是“你研发、我制造”的前后道分工，而是“你运转、我保障”的循环协同。
一条产业链的韧性，既取决于链主的高度，也取决于末端补位的厚度。黄石用十五年从矿冶之城走到全国PCB第三极，下一步要回答的，不是还能引进多少企业，而是在哪些环节上能够拥有不被轻易替代的地位。真正难以复制的，不是一条产线，而是一座城市在产业链循环中沉淀下来的节点能力——把“废”变成“料”，把“终点”变成“起点”，也把黄石的产业辨识度，刻进先进制造业集群的分工版图。
